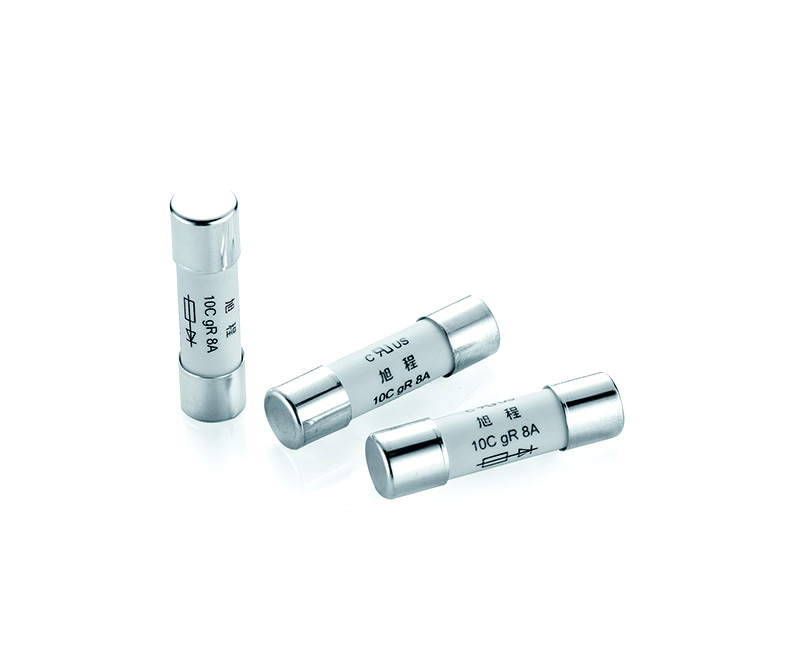

10C_Industrial Power Fuses_Fuse_Products_XC Electronics(Shenzhen)Corp.,LTD

Breaking Capacity	Material	Operating Temperature	Soldering conditions
150KA at 500V AC (100mA-32A)	Fuse body -- ceramic tube End cap -- Silver plated brass Pigtail -- tin plated copper on nickel plated brass cap	-40℃~+125℃	Wave solder: 260℃, ≤5s Hand solder: 360℃, ≤1s
80KA at 690V AC (100mA-32A)
50KA at 1000V AC (100mA-32A)
50KAat 1000V DC (100mA-32A)

Current Rating	Voltage Rating	Norminal Melting I²T(A²sec) For Reference	Approvals
Current Rating	Voltage Rating	Norminal Melting I²T(A²sec) For Reference
100mA	500V/690/1000V	0.005	○	○	●	○	○
125mA	500V/690/1000V	0.0062	○	○	●	○	○
160mA	500V/690/1000V	0.012	○	○	●	○	○
200mA	500V/690/1000V	0.019	○	○	●	○	○
250mA	500V/690/1000V	0.028	○	○	●	○	○
315mA	500V/690/1000V	0.031	○	○	●	○	○
400mA	500V/690/1000V	0.072	○	○	●	○	○
500mA	500V/690/1000V	0.109	○	○	●	○	○
630mA	500V/690/1000V	0.212	○	○	●	○	○
800mA	500V/690/1000V	0.338	○	○	●	○	○
1A	500V/690/1000V	1.526	○	○	●	○	○
1.25A	500V/690/1000V	2.041	○	○	●	○	○
1.6A	500V/690/1000V	2.598	○	○	●	○	○
2A	500V/690/1000V	3.215	○	○	●	○	○
2.5A	500V/690/1000V	4.211	○	○	●	○	○
3.15A	500V/690/1000V	5.831	○	○	●	○	○
4A	500V/690/1000V	14.796	○	○	●	○	○
5A	500V/690/1000V	26.915	○	○	●	○	○
6.3A	500V/690/1000V	16.241	○	○	●	○	○
8A	500V/690/1000V	31.718	○	○	●	○	○
10A	500V/690/1000V	57.819	○	○	●	○	○
12A	500V/690/1000V	102.105	○	○	●	○	○
15A	500V/690/1000V	231.211	○	○	●	○	○
20A	500V/690/1000V	387.21	○	○	●	○	○
25A	500V/690/1000V	690.27	○	○	●	○	○
30A	500V/690/1000V	980.15	○	○	●	○	○
32A	500V/690/1000V	1411.25	○	○	●	○	○
