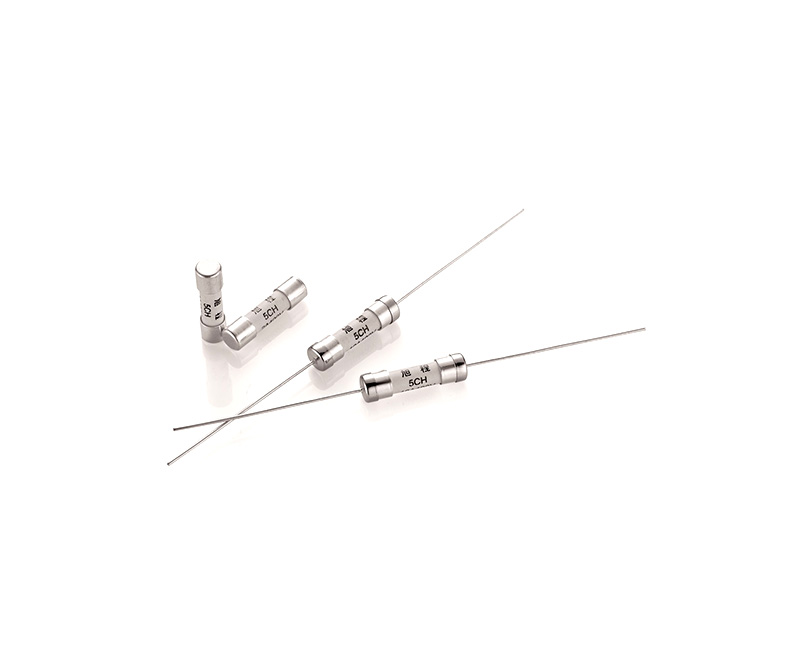

5CH_Industrial Power Fuses_Fuse_Products_XC Electronics(Shenzhen)Corp.,LTD

Breaking Capacity	Material	Operating Temperature	Soldering conditions
2KA at 400V AC/DC(100mA-10A)	Fuse body -- ceramic tube End cap -- Silver plated brass Pigtail -- tin plated copper on nickel plated brass cap	-40°C~+125°C	Wave solder: 260°C, ≤5s Hand solder: 360°C, ≤1s
500A at 500V AC/DC(100mA-20A)
300A at 600V AC/DC(100mA-20A)

Current Rating	Voltage Rating	Norminal Melting I²T(A²sec) For Reference	Approvals
Current Rating	Voltage Rating	Norminal Melting I²T(A²sec) For Reference
100mA	400V/500V/600V	0.0068	○	○	●	○	○
125mA	400V/500V/600V	0.0107	○	○	●	○	○
160mA	400V/500V/600V	0.0165	○	○	●	○	○
200mA	400V/500V/600V	0.0281	○	○	●	○	○
250mA	400V/500V/600V	0.0432	○	○	●	○	○
315mA	400V/500V/600V	0.0644	○	○	●	○	○
400mA	400V/500V/600V	0.0947	○	○	●	○	○
500mA	400V/500V/600V	0.1954	○	○	●	○	○
630mA	400V/500V/600V	0.3132	○	○	●	○	○
800mA	400V/500V/600V	0.9094	○	○	●	○	○
1A	400V/500V/600V	1.966	○	○	●	○	○
1.25A	400V/500V/600V	2.754	○	○	●	○	○
1.6A	400V/500V/600V	4.421	○	○	●	○	○
2A	400V/500V/600V	8.563	○	○	●	○	○
2.5A	400V/500V/600V	14.50	○	○	●	○	○
3.15A	400V/500V/600V	30.42	○	○	●	○	○
4A	400V/500V/600V	43.88	○	○	●	○	○
5A	400V/500V/600V	74.62	○	○	●	○	○
6.3A	400V/500V/600V	116.69	○	○	●	○	○
8A	400V/500V/600V	157.89	○	○	●	○	○
10A	400V/500V/600V	262.38	○	○	●	○	○
12.5A	400V/500V/600V	420.16	○	○	●	○	○
15A	400V/500V/600V	681.07	○	○	●	○	○
16A	400V/500V/600V	944.78	○	○	●	○	○
20A	400V/500V/600V	1500.58	○	○	●	○	○
